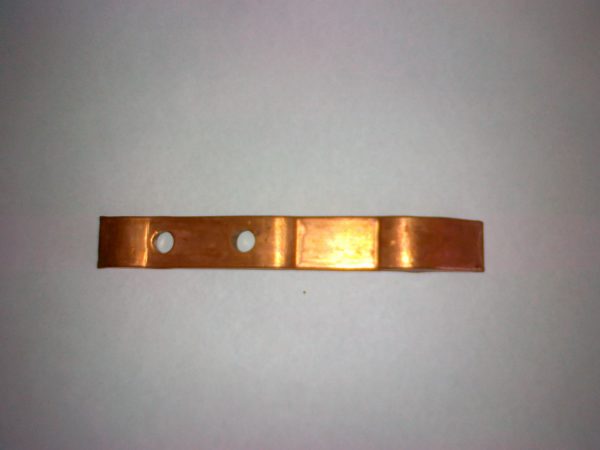

КЛ8.572.007 Ламель

Разъединители, устанавливаемые в открытых распределительных устройствах, должны обладать соответствующей изоляцией и надежно выполнять свои функции в неблагоприятных условиях окружающей среды.

Рис. 27 Разъединитель горизонтально – поворотного типа РНДЗ – 2 -110:

а – включенное положение разъединителя: 1 – рама; 2 – опорный изолятор; 3 – наконечник для присоединения шин; 4 – гибкая связь; 5 – главный нож с ламелями; 6 – главный нож без ламелей; 7 – заземляющие ножи; 8 – тяга к приводу; 9 – привод; б – разъемный контакт разъединителя РНВ – 500: 1 – гибкая связь; 2 – пружина; 3 – ламель; 4 – лопатка.

В свое время широко применялись разъединители рубящего типа. Недостатком их являются большие габариты при отключенном положении ножа. Так, разъединитель РОН(3) – 500/2000 при поднятом ноже имеет высоту 9,8 м. Для уменьшения усилия, необходимого для поднятия ножа, а также уменьшения габаритов по высоте нож разъединителя делают из двух частей (РНВ – 500) с вертикальным движением двух полуножей. В отключенном положении его высота составляет 8,45 м. Разъединитель имеет два заземляющих ножа, привод главных ножей – электродвигательный (ПДН), заземляющих ножей – ручной.

Разъединители горизонтально–поворотного типа выпускаются на напряжение 10 – 750 кВ. Широкое применение этих разъединителей объясняется значительно меньшими габаритами и более простым механизмом управления. В этих разъединителях РНВ, но они перемещаются в горизонтальной плоскости при повороте колонок изоляторов, на которых закреплены (рис. 27). Один полюс является ведущим, к нему присоединен привод. Движение к двум другим полюсам (ведомым) передается тягами. Разъединители могут иметь один или два заземляющих ножа. Контактная часть разъединителя состоит из ламелей, укрепленных на конце другого ножа. При включении нож входит между ламелями. Давление в контакте создается пружинами. Разъемный контакт подобной конструкции (для разъединителя РНВ – 500) показан на рис. 27,б.
