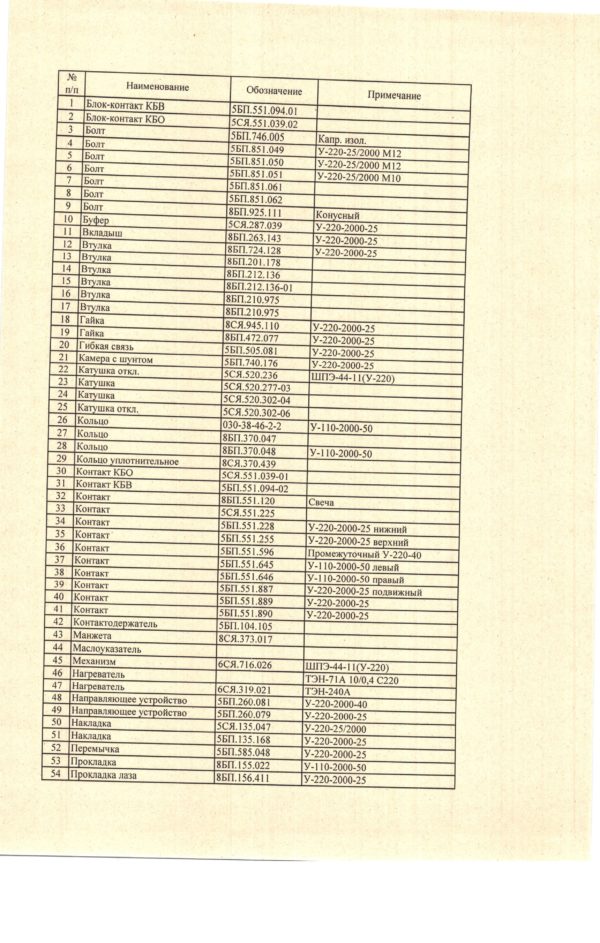

Масляный выключатель типа У-220-10 состоит из трех отдельных полюсов (баков), каждый из которых имеет управление отдельным электромагнитным приводом типа ШПЭ-44. На заводе-изготовителе выключатель проходит контрольную сборку, регулировку и заводские испытания. К месту установки выключатель отправляется частично демонтированным. Снятые детали упаковываются отдельно согласно особой монтажной ведомости. Каждый бак транспортируется комплектно с механизмами, угловыми коробками, направляющими устройствами, штангами, подвижными контактами, внутрибаковой изоляцией, а также с приводом. Отверстия на баке закрываются металлическими заглушками с резиновым уплотнением или же завинчивающимися пробками.

Рис. 24. Масляные выключатели 110 и 220 кВ.
а — общий вид выключателя МКП-110М; б —то же выключателя У-110-8 и У-220-10; 1 — ввод; 2 — шкаф привода; 3 — бак выключателя.
Трансформаторы тока встроенного типа, а также гасительные камеры выключаются вместе с шунтирующими сопротивлениями, упакованы в отдельные ящики, обитые внутри пергамином. Остальные комплектующие детали упаковываются в общий ящик, также обитым внутри пергамином. В этот ящик помещается также пакет с технической документацией.
Маслонаполненные вводы выключателя поступают на монтаж отдельно (с изоляторных заводов) в специальной упаковке (деревянная обрешетка) и до начала монтажа хранятся в вертикальном положении в стальных подставках («стульях»).
Трансформаторное масло, необходимое для заполнения выключателя, доставляется отдельно с нефтебаз в цистернах.
К началу монтажа на ОРУ должны быть закончены основные строительные работы, а также установлены постоянные емкости (баки) для приема и обработки масла. При отсутствии стационарных емкостей для масла на время монтажа завозятся временные инвентарные стальные баки.
При организации монтажа на ОРУ в первую очередь доставляются все необходимое монтажное оборудование (механизмы, приспособления, инструменты), а также инвентарные сборно-разборные помещения, служащие для выполнения работ по проверке, ревизии, укрупнительной сборке деталей выключателя.
Баки выключателей 220 кВ доставляются к мест, установки на стальных листах (салазках) или на автоприцепе-трейлере с тягой трактором. Для погрузочно-разгрузочных работ и установки баков на фундаменте необходим кран грузоподъемностью 20 — 25 т. Фундаменты должны быть приняты от строителей по акт с тщательной проверкой всех размеров (рис. 25). Строповка баков при погрузке-разгрузке производится за угольники, приваренные к верхней части бака. К этим же угольникам крепятся инвентарные подмости, с которые работают монтажники при сборке выключателя.
