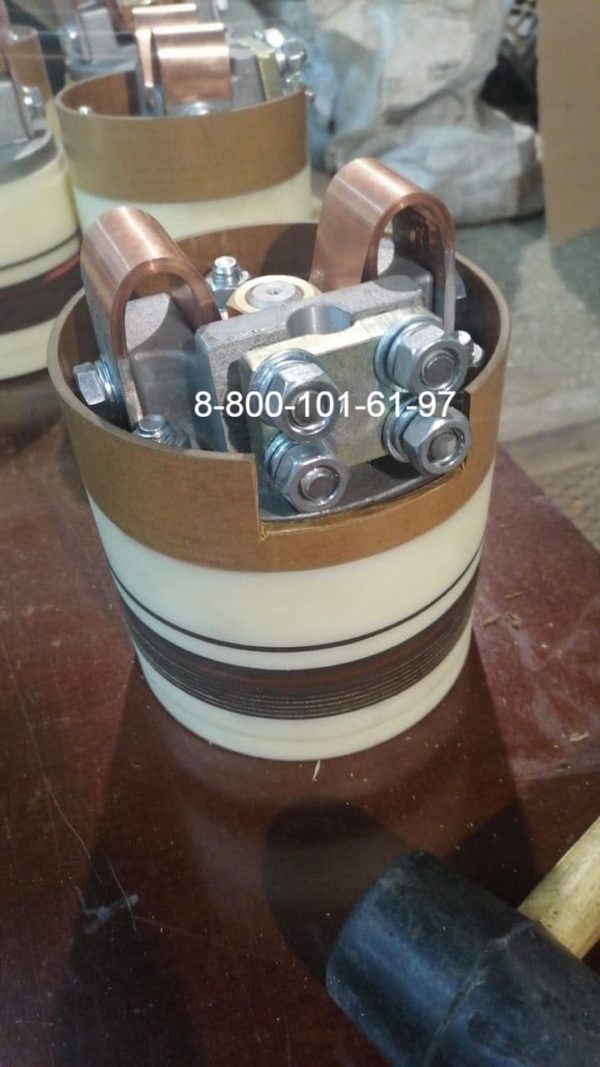

ВИЕЦ.686.422.002 Камера дугогасительная

Выключатели высоковольтные трехполюсные типов ВТ-35-630-12,5У(Т)1, ВТД-35-630-12,5У(Т)1
Общие сведения
Выключатели предназначены для коммутации высоковольтных цепей переменного тока напряжением 35 — 40,5 кВ частотой 50 Гц в нормальном режиме работы установки, а также для автоматического отключения этих цепей при коротких замыканиях и перегрузках, возникающих при ненормальных или аварийных режимах.
Выключатель ВТ-35А-630-12,5У(Т)1 поставляется без привода для последующего соединения с пружинным приводом типа ПП-67.
Выключатель ВТД-35А-630-12,5У(Т)1 поставляется с электромагнитным приводом.
Структура условного обозначения
ВТ(Д)-35Х-630-12,5Х1:
В — выключатель высоковольтный;
Т — трехполюсный;
Д — дистанционный;
35 — номинальное напряжение, кВ;
Х — категория изоляции по ГОСТ 9920 — 89 (А или Б);
630 — номинальный ток, А;
12,5 — номинальный ток отключения, кА;
Х1 — климатическое исполнение (У, Т) и категория размещения.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от — 45 до 40°С.
Окружающая среда невзрывоопасная, не содержит агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщена парами, токопроводящей пылью и соответствует атмосфере типа II по ГОСТ 15150-69 (для изоляции категории Б).
Выключатели для внутренних и экспортных поставок соответствуют ТУ 16-520.165-75. ТУ 16-520.165-75
Технические характеристики
Номинальное напряжение, кВ — 35 Наибольшее напряжение, кВ — 40,5 Номинальный ток, А — 630 Предельный сквозной ток, кА: действующее значение периодической составляющей — 12,5 амплитудный — 31 Предельный ток термической стойкости, кА — 12,5 Время протекания тока, с — 4 Номинальный ток отключения, кА: действующее значение периодической составляющей — 12,5 амплитудный — 31 Собственное время включения с приводом, с — 0,34 Собственное время отключения при номинальном напряжении, с, не более: с приводом ШПЭ-11 — 0,06 с приводом ПП-67 — 0,12 Время отключения, с, не более: с приводом ШПЭ-11 — 0,09 с приводом ПП-67 — 0,15 Бестоковая пауза при АПВ, с — 0,5
Гарантийный срок — 2 года. Он исчисляется со дня ввода в эксплуатацию, но не более 6 мес со дня получения выключателя потребителем.
Конструкция и принцип действия
Выключатели состоят из трех полюсов (рисунок), каждый из которых собран на отдельной крышке и помещен в отдельный бак. Баки смонтированы на общем каркасе. Все полюсы выключателя механически связаны между собой
