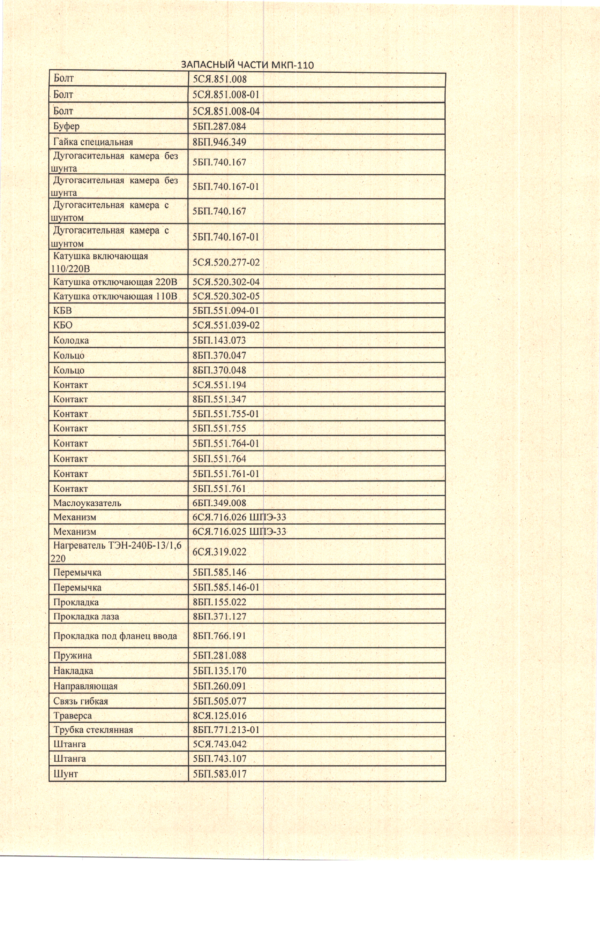

запасные части к выключателю
Многообъемные (баковые) масляные выключатели первоначально до середины 30-х годов были единственным видом отключающих аппаратов в сетях высокого напряжения.
В выключателях этого вида на каждую фазу предусмотрен отдельный стальной заземленный бак, заполненный трансформаторным маслом, которое используется в качестве газогенерирующего вещества при гашении электрической дуги в процессе отключения, а также для изоляции контактной системы от заземленного бака. Выключатели используются в электроустановках напряжением 35, 110 и 220 кВ.
Выключатель МКП-35 (масляный, камерный, подстанционный, на напряжение 35 кВ показан на рис. 1. Он состоит из трех баков 1 овальной формы (рис. 1, а), закрепленных на сварной раме 2. Управление выключателем осуществляется с помощью привода в шкафу 3. Для опускания и подъема баков используется лебедка 4.
выключатель МКП-35
Рис. 1:
а — выключатель типа МКП-35; б — разрез полюса выключателя На рис. 1, б приведен разрез одного полюса выключателя, на котором показаны: бак 3 и дугогасительная камера 1, имеющие изолирующие экраны 2. На крышке бака расположены высоковольтные вводы 5. Подвижные контакты 7 закреплены на траверсе которая штангой б связана с приводным механизмом в верхней части бака.

На токоведущем стержне каждого ввода крепится дугогасительная камера (рис. 2) с помощью двух болтов держателя 4. Камера закрыта изоляционным экраном 1. Верхняя часть камеры — металлическая (сталь, латунь), нижняя — собирается из изолирующих пластин 9, имеющих специальные профильные вырезы. В собранном виде пластины стягиваются текстолитовыми шпильками и образуют Камеру, имеющую центральный вертикальный канал с горловиной 8. для прохода подвижного контакта и два горизонтальных канала поперечного дуться с выходом в масляный бак.
дугогасительная камера выключателя MKП-35
а — дугогасительная камера выключателя MKП-35; б — процесс гашения дуги в камере
Контакты выключателя торцевого типа. Их замыкание происходит в верхней части камер, имеющей металлический корпус 6, в котором находится неподвижный контакт 7. Пружина 3 служит для смягчения ударов, предупреждения вибраций при включении и создания контактного нажатия во включенном положении. Гибкая связь 2 обеспечивает хороший контакт между подвижной и неподвижной частью верхней контактной системы (неподвижного контакта). В правой верхней части камеры имеется отсек 5, в котором при заполнении бака маслом остается воздух, образующий буферную газовую подушку. ,
При размыкании контактов 3 и 4 (рис. 2, б) в верхней части камеры возникает дуга, которая растягивается вслед за подвижным контактом 4, разлагает и испаряет масло. Давление в основной камере резко повышается, так как выход из камеры перекрыт стержнем подвижного контакта. Давление передается в отсек 2, где происходит сжатие воздуха газовой подушки.
Подвижный контакт по мере движения вниз поочередно открывает горизонтальные каналы 6 поперечного дутья, в которые под большим давлением устремляются масло и газы их верхней части камеры. При этом дуга зигзагообразно растягивается в каналах, интенсивно деионизируется и гаснет.
Гашение происходит в двух дугогасительных камерах одновременно (рис. 1, б), то есть на каждую фазу создается два разрыва электрической дуги, благодаря чему процесс отключения значительно ускоряется (tотклв = 0,08 с). Выключатель МКП-35 относится к числу быстродействующих. Интенсивная деионизация дуги и ее быстрое гашение происходят благодаря следующим факторам:
наличие водорода в газовом пузыре, возникающем при разложении масла;
высокое давление в газовом пузыре;
растяжение дуги в продольном и поперечном направлениях;
два разрыва токовой цепи на одну фазу;
прохождение переменного тока через нуль. цена купить
