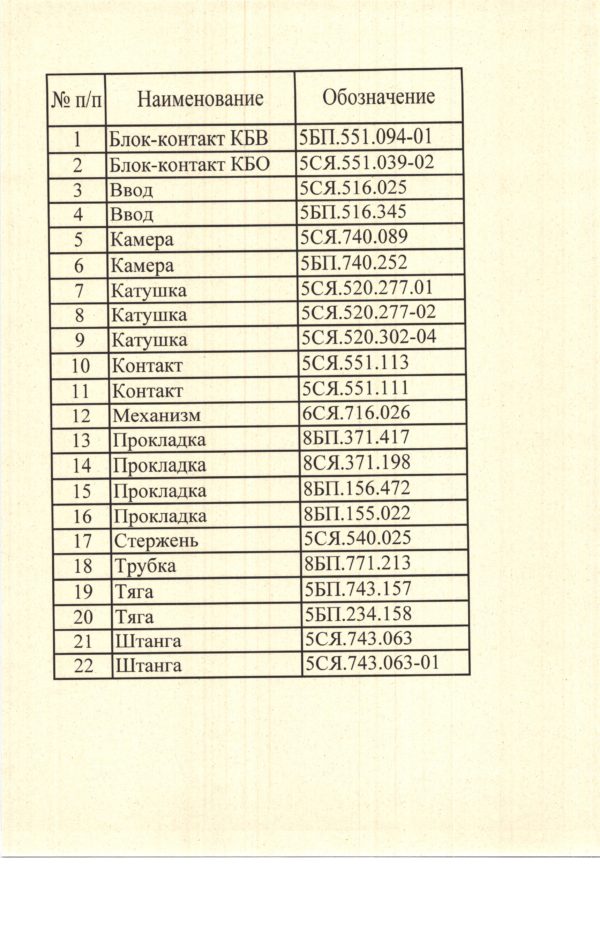

5СЯ.540.025 Стержень

Выключатель высоковольтный трехполюсный масляный МКП-35-1000-25 предназначен для работы на открытых частях станций и подстанций, в распределительных сетях переменного тока частотой 50 Гц на номинальное напряжение 35 кВ в нормальном режиме, а также для автоматического отключения при коротких замыканиях и перегрузках, возникающих при не-нормальных и аварийных режимах.

Выключатели изготовляются для работы в условиях умеренного (исполнение У), тропического (исполнение Т) и холодного климата (исполнение ХЛ).

Условное обозначение выключателя на примере исполнения МКП-35-1000-25АУ1 расшифровывается следующим образом: МКП — серия, 35 — Номинальное напряжение в киловольтах, 1000 — номинальный ток в амперах, 25 — номинальный ток отключения в килоамперах, А — категория внешней изоляции, У — исполнение для районов с умеренным климатом, 1 — для наружной установки.

Выключатель в исполнении для районов с умеренным климатом изготовляется с электромагнитным приводом типа ШПЭ-31.

Условное обозначение привода на примере ШПЭ-31 расшифровывается так: Ш — помещенный в шкаф, П — привод, Э — электромагнитный, 31 — номер модели.

Трансформаторное масло для выключателей должно соответствовать ГОСТ 982—68 и ГОСТ 10121 — 62 (в поставку не входит).

Выключатель предназначен для работы на высоте над уровнем моря не более 1000 м при температуре окружающего воздуха от плюс 40 (при среднесуточной не выше 35° С) до минус 40°С (эпизодически минус 45°С). Окружающая среда должна быть невзрывоопасной, не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах

МКП 35 характеристики
Номинальное напряжение, кВ 35

Наибольшее рабочее напряжение, кВ 40,5

Номинальный ток, А 1000

Номинальный ток отключения, кА 25 (20)

Предельный сквозной ток короткого замыкания:

начальное эффективное значение периодической составляю­щей, кА 25 (20)

амплитудное значение, кА. 63 (51)

Предельный ток термической устойчивости, кА 25 (20)

Время протекания предельного тока термической устойчивости, с — 4

Номинальный ток включения:

начальное эффективное значение периодической составляющей, 25 (20)

амплитудное значение, кА 63 (51)

Собственное время отключения выключателя с приводом, с, не более. 0.05

Время отключения выключателя с приводом, с, не более 0,08

Собственное время включения выключателя с приводом с, не более 0,4

Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с 0,8

Номинальное напряжение постоянного тока электромагнитов управления привода, 110/220

Пределы напряжений электромагнитов управления при оперативной работе привода в % от номинального:

включающего 85… 110

отключающего 65… 120

Номинальное значение установившегося тока обмоток электромагнитов, А:

Включающего 248/124

отключающего 10/5

Число свободных цепей сигнально-блокировочных контактов привода (КСБ) 10

Допускаемое значение тока, отключаемого контактами КСА, А:

при напряжении 127/220 В переменного тока 10/10

при напряжении 110/220 В постоянного тока 2/1

Мощность подогревательного устройства, кВт:

трех полюсов выключателя 3,6

привода 0,8

Напряжение подогревательного устройства, В:

полюсов выключателя 110

привода 110 или 220

Количество встроенных трансформаторов тока 12

Установившийся ток включающей обмотки контактора при напряжении 110/220 В, А 2/1

Сопротивление обмоток электромагнитов, Ом:

включающего (одной секции) 0,854 — 0,926

отключающего (одной секции) 20,25 — 23,75

Масса выключателя (без масла) с приводом, кг. 2505/2585

Габаритные размеры с электромагнитным приводом, мм:

длина 3115

ширина 1250

высота 3000/3090

Примечания: 1. Значения в скобках для выключателей сети 60 Гц.

2. Приведенные значения сопротивлений и токов обмоток электромагнитов управления приводом относятся к температуре окружающего воздуха плюс 20° С. Обмотки электромагнитов управления приводом рассчитаны на кратковременное протекание тока по ним.

КОМПЛЕКТ ПОСТАВКИ

Выключатель — 1

Встроенные трансформаторы тока ТВ-35/25 — 12

Подвесной электромагнитный привод ШПЭ-31. — 1
