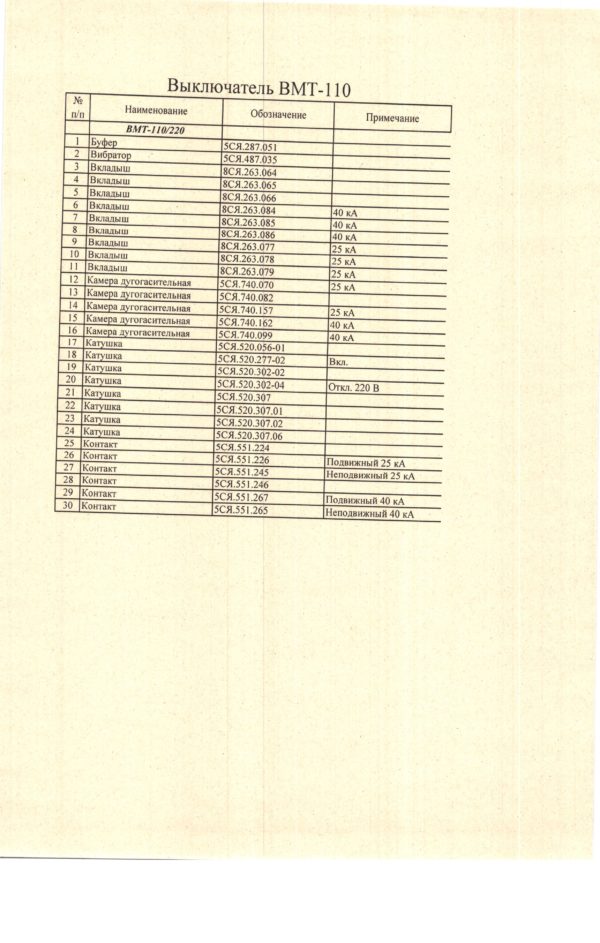

5СЯ.551.245 Неподвижный контакт

5СЯ.551.245 Неподвижный контакт устанавливатся на выключатель
ВМТ-110б
пример: выключатель ВМТ-110б-25/1250 УХЛ1, ВМТ-110б-40/2000 УХЛ1

ВМТ-ХБ-Х/Х-Х1:

В — выключатель;

М— маломасляный;

Т — конструктивное исполнение;

Х — номинальное напряжение, кВ (110 или 220)

Б — категория по длине пути утечки внешней изоляции по ГОСТ 9920-75 ( на 110 кВ— не менее 280 см, на 220 кВ — 570 см)

Х — номинальный ток отключения, кА (при частоте 50 Гц: 25 или 40; при частоте 60 Гц: 20 или 31,5);

Х — номинальный ток, А (при частоте 50 Гц: 1250 или 2000; при частоте 60 Гц: 1000 или 1600);

Х1—климатическое исполнение и категория размещения по ГОСТ 15150—69 и ГОСТ 15543—70 (УХЛ и Т).

Принцип работы выключателей ВМТ-110б-25/1250 и ВМТ-110б-40/2000
Принцип работы выключателей основан на гашении дуги потоком газо-масляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры дуги. Этот поток получает определенное направление в дугогасительной камере, размещенной в зоне горения дуги. Включение выключателя осуществляется за счет энергии включающих пружин привода, а отключение за счет энергии собственных отключающих пружин выключателя, взведение которых происходит в процессе включения.

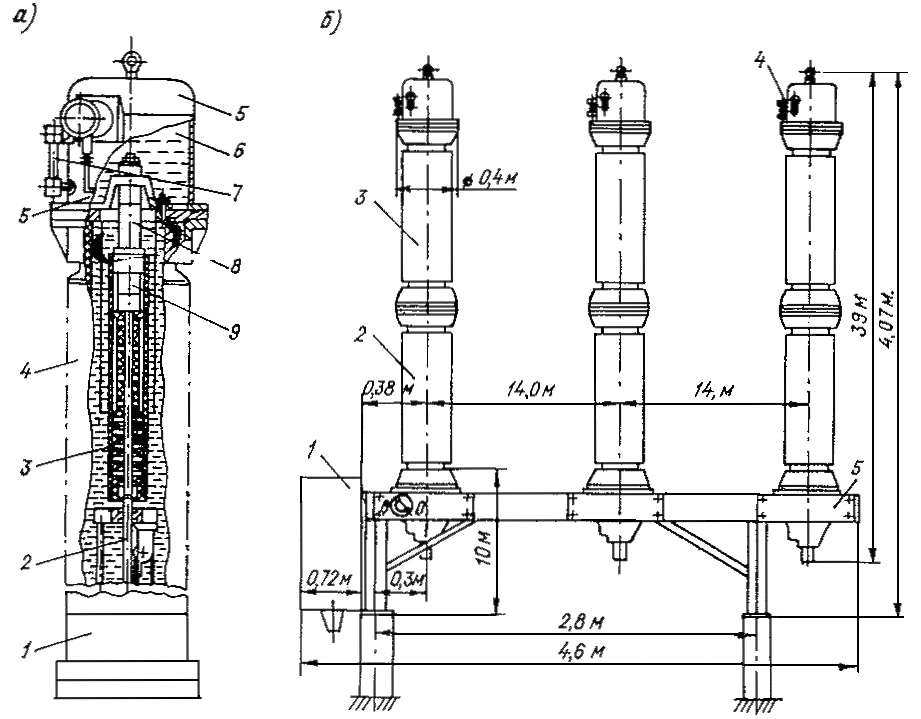

Устройство маломасляного выключателя ВМТ-110б
В основу конструкции выключателей положено одноразрывное дугогасительное устройство (модуль) на напряжение 110кВ.

В выключателях ВМТ-110Б с токами отключения 25кА и 40кА три полюса установлены на общей раме и управляются одним пружинным приводом ППрК.

Рама выключателя ВМТ-110Б представляет собой сварную конструкцию, на которой установлены привод ППрК и маслонаполненные колонны.

В полости одного из опорных швеллеров рамы, закрытой крышками, размещены отключающие пружины и последовательно соединенные тяги, связывающие рычаг привода с рычагами механизмов маслонаполненных колонн. В крышке выполнено смотровое окно планки-указателя положения выключателя.

Дугогасительное устройство состоит из дугогасительной камеры, неподвижного контакта, колпака, изолятора, токопровода с подвижным контактом. Камера помещена внутри установленного консольно на токоотводе стеклопластикового цилиндра, защищающего фарфор и корпусные детали от воздействия давления, возникающего при коммутации.

Подогревательное устройство, предназначенное для подогрева масла в колоннах при работе выключателя в условиях низких температур окружающей среды, размещено в нижней части корпуса механизма и представляет собой собранный из четырех стандартных трубчатых электронагревателей (ТЭН) блок подогрева, установленный внутри стакана, снабженного радиатором, защитным кожухом и устройством организации конвективного потока подогретого масла. Электрическая схема соединения нагревателей обеспечивает возможность включения блока подогрева двумя ступенями
