асляный выключатель — это коммутационное устройство, предназначенное для оперативного включения и отключения силовых высоковольтных цепей и электрооборудования в нормальных или аварийных режимах, при ручном или автоматическом управлении. Дугогашение в таком выключателе происходит в масле.

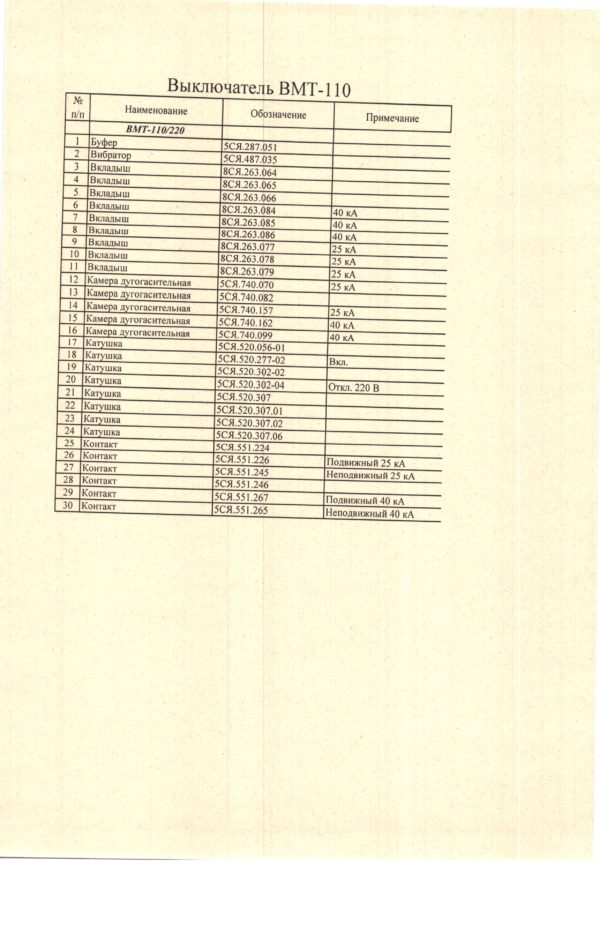

Выключатели ВМТ маломасляные
Выключатели маломасляные серии ВМТ предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также для работы при АПВ в сетях трехфазного переменного тока частотой 50 и 60 Гц с номинальным напряжением 110, 150 и 220 кВ.

Выключатели управляются унифицированными пружинными приводами типа ППрК-1400 (на ток отключения 25 кА) и ППрК-1800 (на ток отключения 31,5 и 40 кА).

Выключатели маломасляные серии ВМТ

Структура условного обозначения выключателя ВМТ-ХБ-Х/ХХ1:
ВМ — выключатель маломасляный;
Т — конструктивное исполнение;
Х — номинальное напряжение, кВ (110, 150 или 220);
Б — категория по длине пути утечки внешней изоляции по ГОСТ 9920-89
110 кВ — не менее 280 см
150 кВ — 390 см
220 кВ — 570 см
Х — номинальный ток отключения, кА
при частоте 50 Гц: 25; 31,5; 40;
при частоте 60 Гц: 20; 31,5;
Х — номинальный ток, А
при частоте 50 Гц: 2150; 1600; 2000;
при частоте 60 Гц: 1000; 1600;
Х1 — климатическое исполнение (У, УХЛ, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Технические характеристики выключателя ВМТ
Высота над уровнем моря не более 1000 м.
Окружающая среда взрыво- и пожаробезопасная. Содержание коррозионноактивных агентов — по ГОСТ 15150-69 (для атмосферы типа II).
Нижнее рабочее значение температуры окружающего воздуха для исполнения У1 — минус 45°С, УХЛ1 — минус 60°С, для исполнения Т1 — минус 10°С.
Верхнее рабочее и эффективное значения температуры окружающего воздуха для исполнений У1, УХЛ1 соответственно 40 и 35°С, для исполнения Т1 — 55 и 50°С.
Относительная влажность воздуха для исполнений У1, УХЛ1 при температуре 20°С — 80% (верхнее значение 100% при температуре 25°С), для исполнения Т1 при температуре 27°С — 90% (верхнее значение 100% при 35°С).
Выключатель нормально работает в условиях гололеда, при толщине корки льда до 20 мм и ветре скоростью до 15 м/с, а при отсутствии гололеда — при ветре скоростью до 40 м/с.
Основная номенклатура ВМТ
ВМТ-110Б-25/ 1000 Т14 ВМТ-110Б-25/ 1250 УХЛ1
ВМТ-110Б-40/ 2000 УХЛ1; ВМТ-110Б-40/ 1600 Т1
ВМТ-220Б-25/ 1000 Т1; ВМТ-220Б-25/ 1250 УХЛ1
ВМТ-220Б-40/1250 Т1; ВМТ-220Б-40 /1600 Т1; ВМТ-220Б-40/2000 УХЛ1
Выключатели ВМПЭ высокого напряжения трехполюсные маломасляные со встроенными электромагнитными приводами
Выключатели высокого напряжения трехполюсные серии ВМПЭ маломасляные со встроенными электромагнитными приводами предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 и 60 Гц.

Выключатели высокого напряжения трехполюсные ВМПЭ маломасляные со встроенными электромагнитными приводами

Условное обозначение выключателя ВМПЭ-Х-Х-ХХ3:
ВМ — выключатель маломасляный;
П — подвесного исполнения;
Э — со встроенным электромагнитным приводом;
Х — номинальное напряжение, кВ (10; 11);
Х — номинальный ток, А (по табл. 1);
Х — номинальный ток отключения, кА (20; 31,5);
Х3 — климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Технические характеристики выключателя ВМПЭ
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 25 до 40°С для исполнения У3 и от минус 10 до 45°С для исполнения Т3.
Относительная влажность окружающего воздуха до 80% при температуре 20°С для исполнения У3 и при температуре 27°С для исполнения Т3.
Окружающая среда взрыво- и пожаробезопасная, не содержащая значительного количества агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
Основная номенклатура ВМПЭ
ВМПЭ-10-630-20; ВМПЭ-10-1000-20; ВМПЭ-10-1600-20;
ВМПЭ-11-630-20Т; ВМПЭ-11-1250-20Т;
ВМПЭ-10-630-31,5; ВМПЭ-10-1000-31,5; ВМПЭ-10-1600-31,5;
ВМПЭ-11-630-31,5Т; ВМПЭ-11-1250-31,5Т;
Выключатели ВПМ подвесные маломасляные
Подвесные маломасляные выключатели ВПМ предназначены для работы в электрических установках переменного тока частоты 50 и 60 Гц и приспособлены для встраивания в металлические оболочки комплектных распределительных устройств. Допускается установка выключателей в стационарных камерах закрытых распределительных устройств. Управление выключателями типа ВПМ осуществляется электромагнитными или пружинными приводами.
